本产品是中国建筑科学研究院物理所在国外消声弯头资料及试验数据的基础上设计的，它采用在消声弯头内内贴吸声材料的方法来达到消除噪声的目的，它可与本厂ZAS型系列消声器配套使用。

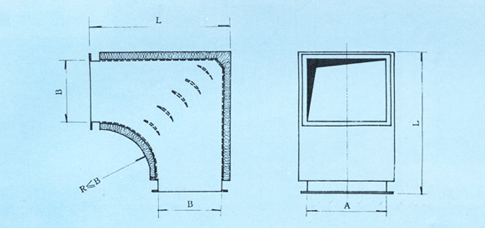

■示意图
■主要特点和技术性能
●本产品适用于风速不超过8m/s的空调系统。
●消声弯头的尺寸B×H所连接的风管尺寸相同，按风管宽度B设计为三种类型 Ⅰ型B≤500mmm Ⅱ型 630≤B≤1000(mm) Ⅲ型 B ≥1000(mm)(带导风叶)
●当H＜B时，其产品的消声效果友于H＝B和H＞B时。
●吸声层材料可采用超细玻璃棉、岩棉及其它吸声棉。
●本产品外表面不做保温层，施工方便。
■主要特点和技术性能
|
管道尺寸 B(mm) |
倍频程中心频率（HZ） |
|
63 |
125 |
250 |
500 |
1K |
2K |
4K |
8K |
|
100 |
2 |
4 |
5 |
8 |
15 |
8 |
8 |
10 |
|
150 |
3 |
5 |
6 |
10 |
15 |
8 |
8 |
10 |
|
200.250 |
4 |
6 |
7 |
12.5 |
15 |
10 |
11 |
14 |
|
300.350 |
4.5 |
6 |
7 |
12.5 |
14.5 |
13 |
12 |
13 |
|
400.450 |
5 |
6.5 |
7 |
12.5 |
14.5 |
15.5 |
13 |
12 |
|
500 |
5 |
6.5 |
7 |
12.5 |
14.5 |
15.5 |
13 |
12 |
|
600 |
5 |
7.5 |
8.5 |
12.5 |
13.5 |
14 |
13.5 |
13.5 |
|
700 |
5 |
8.5 |
1. |
12.5 |
12.5 |
14 |
13.5 |
14 |
|
800 |
5.5 |
10 |
12.5 |
13 |
12 |
13 |
14 |
15 |
|
1000 |
6 |
10 |
12.5 |
14 |
16 |
18 |
18 |
18 |
